H. Cara Membuat U-chart

U dalam U-chart berarti “unit” cacat dalam kelompok sampel. U-chart menghitung  titik cacat per unit laporan pemeriksaan dalam periode yang mungkin memiliki ukuran sampel bervariasi (banyak item yang diperiksa). Jika C-chart menghitung  titik cacat dalam satu item yang sama, maka U-chart digunakan dalam kasus di mana sampel yang diambil bervariasi atau memang seluruh produk  yang dihasilkan akan diuji. Hal ini berarti bahwa U-chart digunakan jika ukuran sampel lebih dari satu unit atau mungkin bervariasi dari waktu ke waktu.

Jika pada C-chart, kita langsung mem-plot-kan data cacat langsung ke dalam peta kendali; maka pada U-chart, kita  perlu menghitung terlebih dahulu u cacat untuk setiap n sampel, yaitu:

\begin{aligned}  \displaystyle u_i&=\frac{x_i}{n_i}  \end{aligned}

Nilai u_i inilah yang akan di-plot-kan dalam peta kendali, yang mana x_i adalah jumlah cacat dalam subgrup ke-i dan n_i adalah jumlah unit laporan pemeriksaan dalam subgrup ke-i.

Terdapat dua model untuk penyelesaian U-chart beserta batas-batas kendalinya, yaitu menggunakan:

1. Model Harian/Individu, batas  kendali U-chart dengan model harian/individu adalah

\begin{aligned}  \displaystyle \bar{u} \pm 3 \sqrt {\frac{\bar{u}}{n_i}}  \end{aligned}

2. Model Rata-Rata, batas kendali U-chart dengan model  rata-rata adalah

\begin{aligned}  \displaystyle \bar{u} \pm 3 \sqrt {\frac{\bar{u}}{\bar{n}}}  \end{aligned}

Berikut ini adalah contoh penggunaan U-chart:

Pada sebuah lini finishing industri tekstil, inpektur QC memeriksa cacat celupan kain setiap 50 meter persegi, yang mana luas kain per roll bervariasi. Data 10 roll  kain ditunjukan Tabel 7 di bawah ini.

Tabel 7

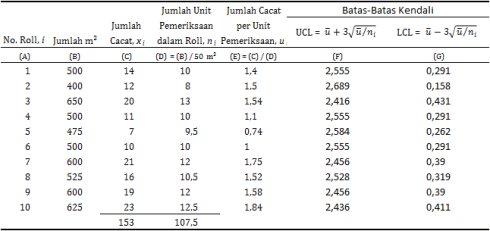

Data kejadian cacat dalam celupan kain dan batas-batas kendali untuk U-chart

[table-7: u-chart data]

Sumber: Montgomery, 2005, pp. 299–300 (dimodifikasi)

Garis pusat U-chart adalah rata-rata jumlah cacat per unit pemeriksaan, yaitu rata-rata jumlah cacat per 50 meter persegi, dihitung sebagai berikut:

\begin{aligned}  \displaystyle \bar{u}&=\frac{153}{107,5}  \end{aligned}

Perhatikan bahwa \bar{u} adalah rasio dari jumlah cacat teramati dengan jumlah total unit pemeriksaan.

Batas-batas kendali pada Tabel 7 dihitung dengan model harian/individu. Lebar batas-batas kendali bervariasi mengikuti n_i, jumlah unit pemeriksaan dalam roll kain. Perhitungan batas-batas kendali ditampilkan dua kolom terakhir Tabel 7, dan plot U-chart ditunjukkan Gambar 8 dibawah ini.

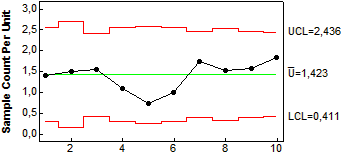

[picture-8: u-chart]
Gambar 8. U-chart untuk Tabel 7
