B. Cara Membuat Individuals Moving Range Control Chart (I-MR)

Individuals and moving range control chart (I-MR) yang juga dikenali dengan nama X-MR atau Shewhart individuals control chart adalah peta kendali variabel yang digunakan jika jumlah observasi dari masing-masing subgrup hanya satu (n = 1). I-MR diperlukan dalam situasi-situasi sebagai berikut (Montgomery, 2005, pp. 231–232):

  1. Menggunakan teknologi pengukuran dan inspeksi otomatis, dan setiap unit yang diproduksi dapat dianalisis sehingga tidak ada dasar untuk pengelompokan rasional ke dalam subgrup.
  2. Siklus produksi sangat lama, dan menyulitkan jika mengumpulkan sampel sebanyak n > 1.
  3. Pengukuran berulang pada proses akan berbeda karena faktor kesalahan (error) lab atau analisis, seperti pada proses kimia.
  4. Beberapa pengukuran diambil pada unit produk yang sama, seperti mengukur ketebalan oksida di beberapa lokasi yang berbeda pada sebuah wafer di fabrikasi alat semikonduktor.
  5. Dalam pabrik-pabrik proses tertentu, seperti pabrik kertas, pengukuran pada beberapa parameter seperti ketebalan lapisan di seluruh gulungan kertas akan berbeda sangat sedikit dan menghasilkan standar deviasi yang jauh terlalu kecil jika tujuannya adalah untuk mengendalikan ketebalan lapisan sepanjang gulungan kertas.

Berikut adalah contoh penggunaan I-MR:

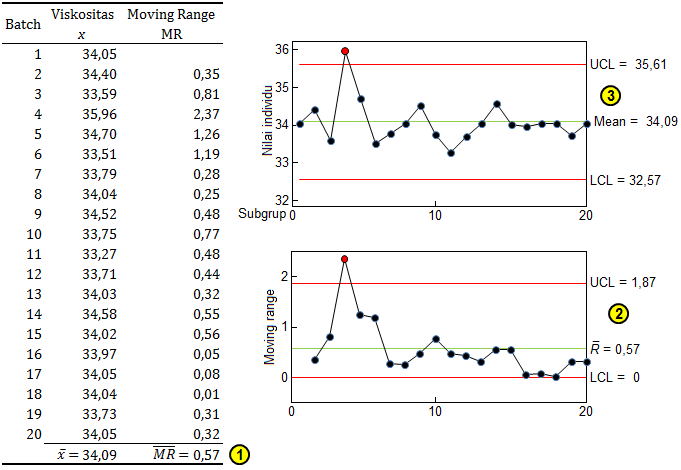

[picture-2: i-mr chart]
Gambar 2. Individuals & Moving Range Control Chart untuk Data Viskositas Cat Primer Pesawat Terbang (Sumber: Montgomery, 2005, pp. 232–234)

1. Menghitung moving range, rata-rata nilai individu, dan rata-rata moving range

Moving range didefinisikan sebagai jarak atau range bergerak antara satu titik data (x_1) dengan titik data sebelumnya (x_{i-1}),  dihitung sebagai MR_i=|x_i-x_{i-1}|. Untuk nilai-nilai individu m, terdapat range m-1.

Selanjutnya, rata-rata dari nilai-nilai ini dihitung sebagai berikut:

\begin{aligned}\overline{MR} &= \displaystyle\sum_{i=2}^{m} \frac{{MR}_i}{m-1} \\ &= \displaystyle\sum_{i=2}^{19} \frac{{MR}_i}{19}\\ &=\frac{(0,35 + 0,81 + . . . + 0,32)}{19}\\ &=0,57\end{aligned}

Kemudian, rata-rata nilai-nilai individu dihitung sebagai berikut:

\begin{aligned} \bar{x} &= \displaystyle\sum_{i=1}^{m} \frac{x_i}{m} \\ &= \displaystyle\sum_{i=1}^{20} \frac{x_i}{20}\\ &=\frac{(34,05 + 34,40 + . . . + 34,05)}{20}\\ &=34,09 \end{aligned}

2. Menghitung peta kendali moving range

Garis pusat peta kendali moving range:

\begin{aligned} \text{Garis pusat} &= \bar{R} \\ &= \overline{MR}\\ &=0,57 \end{aligned}

UCL peta kendali moving range:

\begin{aligned} {UCL}_r &= D_{4}\overline{MR} \\ &= 3,267(0,57) \\ &=1,87 \end{aligned}

LCL peta kendali moving range:

\begin{aligned} {LCL}_r &= D_{3}\overline{MR} \\ &= 0(0,57) \\ &=0 \end{aligned}

Nilai D_3=0 dan D_4=3,267 adalah faktor untuk membangun peta kendali variabel pada n=2, seperti yang diberikan dalam banyak buku pengendalian proses statistik (lihat misalnya, Montgomery, 2005, p. 725 atau silahkan cari di halaman download blog ini).

3. Menghitung peta kendali individu

Dengan menggunakan rumus dalam buku Montgomery (2005), kita menentukan garis pusat, UCL, dan LCL untuk peta kendali individu  sebagai berikut:

Garis pusat peta kendali individu:

\begin{aligned} \text{Garis pusat} &= \bar{x} \\ &=34,09 \end{aligned}

UCL peta kendali individu:

\begin{aligned} UCL &= \bar{x} + 3 \frac{\overline{MR}}{d_2}\\ &= 34,09+3\frac{0,57}{1,128} \\ &=35,61 \end{aligned}

LCL peta kendali individu:

\begin{aligned} LCL &= \bar{x} - 3 \frac{\overline{MR}}{d_2} \\ &= 34,09-3\frac{0,57}{1,128} \\ &=32,57 \end{aligned}

Nilai 1,128 adalah nilai konstan d_2 untuk  n=2, seperti yang diberikan dalam banyak buku pengendalian proses statistik (lihat misalnya, Montgomery, 2005, p. 725 atau silahkan cari di halaman download blog ini).
